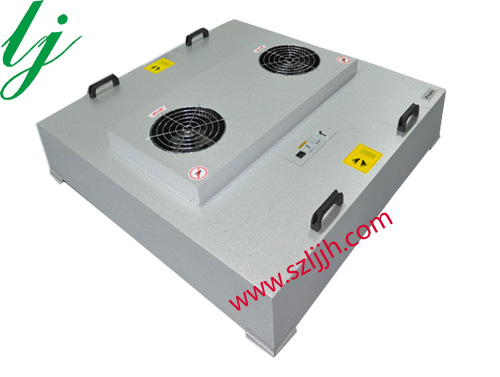

雙風機FFU風機過濾單元也叫風機過濾器機組

FFU為英文縮寫，全稱為 Fan Filter Units, 中文意思為"風機濾器單元（機組）"。也就是將風機和過濾器（高效過濾器（HEPA）或超高效過濾器（ULPA））組合在一起構成自身提供動力的末端凈化設備。確切地說是一種自帶動力、具有過濾功效的模塊化的末端送風裝置。風機從FFU頂部將空氣吸入并經HEPA過濾，過濾后的潔凈空氣在整個出風面以0.45m/s±20%的風速均勻送出。

概述

　　FFU工作時間長，低噪聲、免維護、震動小、可無級調速，風速均勻，安裝方便等。
　　FFU可模塊化連接使用，使得FFU廣泛應用于無塵室、無塵操作臺、無塵生產線、組裝式無塵室和局部百級等應用場合。FFU設有初、高效兩級過濾網。風機從FFU頂部將空氣吸入并經初、高效過濾器過濾，過濾后的潔凈空氣在整個出風面以0.45M/S±20%的風速勻速送出。它為不同尺寸大小，不同潔凈度等級的潔凈室、微環境提供高質量的潔凈空氣。在新建潔凈室、潔凈廠房式改造翻新中，即可提高潔凈度級別，降低噪音和振動，也可大大降低造價，安裝維護方便，是潔凈環境的理想部件。

麗杰FFU特點：

　　1.FFU外形尺寸：1175*1175*350，噪聲52~56分貝；
　　2.FFU箱體和高效過濾器采用分體式設計,安裝,更換高效更方便；
　　3.風機采用新加坡PCI離心風機或者國產鋁葉輪離心風機,工作時間長達5萬小時以上；
　　4.并具有節能、計算機集中控制、運行穩定、噪聲低、數字化調整等特性；
　　5.FFU采用獨特的風道風速均勻，整個出風面以0.45M/S風速均勻送出。
　　6.殼體可選用不銹鋼、覆鋁鋅板、冷板靜電噴塑制做美觀大方；
　　FFU出廠前均按美國聯邦標準（209E）用激光粒子計數器逐臺掃描檢測，確保質量；
　　FFU適用于10~10000級無塵車間，便于整體運行集中控制；
　　FFU適用于半導體、電子、平板顯示器和磁盤驅動器的廠家及光學、生物工業及其它對空氣中污染有嚴格控制要求的地方。以獨特的優勢合理的價格迅速占領市場。
　　高度低，系統設計時可節省氣室空間。輕量化結構設計，可符合各廠家的 Grid 系統安裝，更可依 Grid 系統，變更 FFU 結構尺寸設計。內部裝置擴散板．風壓擴散均勻，出風面風速平均穩定。金屬結構順風道內膽，永不老化．杜絕二次污染產生，表面光滑，風阻低．隔音效果優良。特殊入風口，風道設計，降低壓損與噪音的產生。馬達效率高，系統消耗電流低，節省能源成本。單相馬達，提供三段式調速，可依實際狀況調高或降低風速與風量。 1． 風機采用進口高效離心風機，具有長壽命、低噪聲、免維護、震動小、可無級調速等特性，風機質量可靠，工作壽命長達5萬小時或以上。
　　2． 特別適合于組裝成超凈生產線，可根據工藝需要布置為單臺使用，也可將多臺串聯形成100級流水裝配線。
　　3． 殼體結構選用不銹鋼、鋁合金、覆鋁鋅板、冷軋鋼板材料制造，重量輕、抗腐蝕、防銹、美觀大方。
　　4． 產品出廠前均按美國聯邦標準209E，METOME塵埃粒子計數器逐臺掃描檢測，確保質量。

材質特點

　　箱體材質可依客戶需求，依環境需要采用不銹鋼或鋼板烤漆。風機組附運轉指示燈及外接接點，以利監控。風機組附異常指示燈及外接接點，可自行檢視異常原因，于正常送電下風機無運轉時．異常燈亮。（可能出現下列情況） :
　　馬達過載跳脫。 馬達線圈燒毀。 內部接線脫落。 可搭配各種廠牌之 ceiling grid 及班 PA / ULPA 風機之葉輸運轉以導風道設計，故噪音小，而風速平均且震動小。

可選配件

　　1． 新加坡PCI風機，德國ebm直流風機，具有節能、計算機集中控制、運行穩定、噪聲低、數字化調速等特性。在高效過濾器初阻力相等的情況下，可節能50%以上，實際運行費用低。可用一臺計算機集中控制近8000臺風機的運轉、調速、工作狀態查詢等。
　　2.國產鋁葉輪離心風機，具有節能、計算機集中控制、運行穩定、噪音低、風量大、一般風速可達1.0m/s等特點。
　　3． ULPA超高效過濾器/初效過濾器。
　　4． 圓形風管接口。
　　5．配置天花龍骨CEILING GRID。

FFU分類

　　按照機箱外形尺寸分類
　　根據用以安裝機組的吊頂龍骨中心線的距離，機箱模數尺寸主要分為：1175*575，代號4*2；1175*1175，代號為4*4；575*575，代號為2*2；其它客戶定制的非標尺寸（custom-size,用CS表示）。
　　FFU按機箱材質不同分類
　　按照機箱材質不同分類分為標準型涂層鋼板（包括鍍鋅、鍍鋁鋅、噴塑等），代號為G；不銹鋼板，代號為S；鋁板（鋁合金板），代號為A；其他材質，代號為O。
　　FFU按照電機方式分類
　　按照電機方式分類，可分為交流電機和無刷直流電機。交流單相電機代號為A1；交流三相電機代號為A3；直流無刷電機代號為EC。
　　FFU按照控制方式不同分類
　　交流供電機組按照機組控制方式不同分為單工況機組，用S表示；多工況分檔控制機組，用M表示；無級調控機組，包括調壓或變頻控制等此項可缺省。
　　FFU按照機組靜壓不同分類
　　按照機組靜壓不同分為標準靜壓型和高靜壓型。標準靜壓型代號為S；高靜壓型代號為H。標準靜壓型此項可缺省。
　　FFU按照過濾器效率不同
　　按照機組所帶高效過濾器效率不同可分為高效過濾器，代號為H；超高效過濾器，代號為U；機組入口如帶有粗效預過濾器代號為P，無預過濾器時可缺省。

ffu包裝要求

　　1.機組包裝前應進行清潔干燥處理。
　　2.機組包裝應有防潮、防塵及防震措施。
　　3.包裝箱中應有產品合格證、裝箱單等文件。
　　4.產品合格證應包括檢驗結論、檢驗員章和檢驗日期。
　　5.裝箱單應列出所有的附件。
　　6.每種型號規格的產品應至少提供一份產品說明書，說明書應至少包含以下內容：
　　1>基本情況，包括產品名稱、型號規格、材質、電壓、頻率、重量等。
　　2>主要技術參數，包括額定風量下的機外靜壓、功率，額定風量下的噪聲，同時應注明轉速、電壓、試驗工況。
　　3>產品性能曲線，必須提供的機組性能曲線包括：風量（風速）——機外靜壓曲線、風量（風速）——功率曲線，宜提供的機組性能曲線包括：風量（風速）——空氣效率曲線、風量（風速）——能效指數（EPI）曲線。
　　對于分檔運行的機組，應給出機組在不同的檔位下運行的性能曲線，對于無級可調機組，應至少給出3組性能曲線，包括最高工況、3/4工況，例如最高轉數為1800rpm\1350rpm以及900rpm轉速下的性能曲線。曲線中應注明工作范圍。
