進行高效過濾器檢漏試驗的目的是通過檢測高效過濾器的泄漏量，發現高效過濾器及其安裝過程中存在的缺陷，以便采取補救措施。
高效過濾器檢漏試驗-DOP測試部位：
①高效過濾器的濾材;
?、?span>高效過濾器的濾材與其框架內部的連接;
?、?span>高效過濾器框架的密封墊和過濾器組支撐框架之間;
④支撐框架和墻壁或頂棚之間。
測試儀器：DOP氣溶膠發生器，氣溶膠光度計或懸浮粒子計數器
測試參考：按《高效過濾器泄漏測試程序》進行檢測。
測試方法：DOP法
高效過濾器檢漏試驗-DOP測試范圍：
對于10000級或更高潔凈度要求的層流或亂流潔凈室，包括層流工作臺、層流罩、自凈器以及制藥廠用的無菌隧道、灌裝線等設備上的高效過濾器，必須在現場對以下部位進行掃描巡檢：
高效過濾器檢漏試驗原理：
在被檢測高效空氣過濾器上風側發DOP氣溶膠作為塵源，在下風側用光度計采樣檢測，含塵氣體經過光度計時產生的散射光經光電效應和線性放大轉換為電量，并由微安表快速顯示，采集到的空氣樣品通過光度計的擴散室，由于粒子擴散引起燈光強度的差異，經測定這個光強度，光度計便可測得氣溶膠的相對濃度。
高效過濾器檢漏試驗檢測程序：
在高效過濾器的上風側引入氣溶膠：
進行系統檢漏時可直接把DOP煙霧放入空調器內。
DOP發生器較小時，可以放在高效過濾器的靜壓箱內。
對于層流工作臺可直接放在風機的吸入口。

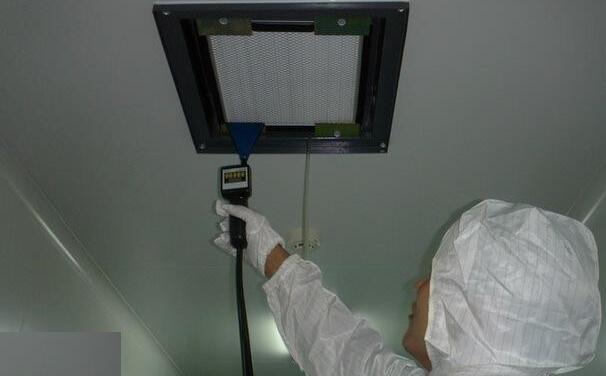

立即用氣溶膠光度計的采樣頭掃描過濾器的出風側。采樣頭離KLC過濾器距離約2cm，沿過濾器內邊框等巡檢，掃描速度應低于5cm/秒。
當光度計讀數超過0.03%時，表明泄漏量超標，需要修補或更換。
用環氧樹脂硅膠堵漏或緊固螺栓后，再進行掃描巡檢。
高效過濾器檢漏試驗檢測頻度：
在安裝或更換高效過濾器時應進行檢測。
正常使用情況下，每年至少檢測一次。
高效過濾器檢漏試驗結果及評價記錄下來。
|
